BASCULANTI RASOMURO INVISIBLE

design Alberto Basaglia Natalia Rota Nodari + De Nardi R&D

Entrare direttamente in casa attraverso una breccia nella parete che magicamente scompare.

De Nardi lo ha reso possibile con Invisible, una porta basculante che si mimetizza perfettamente con la parete e che non interrompe la continuità visiva dei volumi architettonici.
Con Invisible raggiungiamo un’ottima performance in termini di trasmittanza per una porta da garage: più il valore di trasmittanza è basso, meno calore viene disperso all’esterno e meno CO2 viene immessa nell’atmosfera.
Invisible esprime perfettamente l’assunto “Forma e Funzione”: prodotti di altissima qualità che si distinguono per la bellezza delle forme.
Infine, per completare la gamma Invisible, sono stati realizzati la recinzione Invisible Wall e il sistema cancelli Invisible Gate.

Dimensione versione debordante

L = luce foro muro orizzontale
H = luce foro muro verticale
Hp = H-1cm-K = altezza passaggio
K = altezza variabile a seconda del modello
S = 7 cm non debordante normale, 0 cm non debordante ad arco
Ma = larghezza montante
Mb = profondità montante

*in caso di solaio a tunnel, con modello INVISIBLE CLASSIC, l’altezza del portone va calcolata 5 cm in meno della luce del foro verticale. Nel caso di solaio con architrave l’altezza del portone va calcolata 2 cm in meno della luce del foro verticale.

INVISIBLE CLASSIC
	Ma x Mb Fino a L 340 x H 280 cm	Ma x Mb Fino a L 420 x H 280 cm	Ma x Mb Fino a L 500 x H 280 cm
Standard	14 x 29	16 x 29	18 x 29
Con coibentazione finitura in okoumè	16 x 29	18 x 29	/
Con coibentazione finitura in lamiera	18 x 29 (contattare sede)	18 x 29 (contattare sede)	/

INVISIBLE BASIC, LIGHT, FRAME
	Ma x Mb Fino a L 340 x H 280 cm	Ma x Mb Fino a L 420 x H 280 cm	Ma x Mb Fino a L 550 x H 280 cm
Standard	12 x 29	14 x 29	16 x 29
PORTA PEDONALE / ZONA VETRI / NON DEBORDANTE / MOTORIZZATA	14 x 29	16 x 29	18 x 29
PORTA PEDONALE + ZONA VETRI + NON DEBORDANTE + MOTORIZZATA	16 x 29	18 x 29	/

Dimensione versione non debordante

L=luce foro orizzontale
H=luce foro verticale
Hp=altezza passaggio
S=7 cm non debordante normale, 0 cm non debordante ad arco
I=31 cm manuale sia debordante che non debordante,
34 cm motorizzata sia debordante che non debordante (maniglia lunga +4 cm)
Ma=larghezza montante
Mb=profondità montante

INVISIBLE CLASSIC
Ma x Mb	Ma x Mb Fino a L 340 x H 280 cm	Ma x Mb Fino a L 420 x H 280 cm	Ma x Mb Fino a L 500 x H 280 cm
Standard	14 x 29	16 x 29	18 x 29
Con coibentazione finitura in okoumè	16 x 29	18 x 29	/
Con coibentazione finitura in lamiera	18 x 29 (contattare sede)	18 x 29 (contattare sede)	/

INVISIBLE BASIC, LIGHT, FRAME
Ma x Mb	Ma x Mb Fino a L 340 x H 280 cm	Ma x Mb Fino a L 420 x H 280 cm	Ma x Mb Fino a L 550 x H 280 cm
Standard	12 x 29	14 x 29	16 x 29
PORTA PEDONALE / ZONA VETRI / NON DEBORDANTE / MOTORIZZATA	14 x 29	16 x 29	18 x 29
PORTA PEDONALE + ZONA VETRI + NON DEBORDANTE + MOTORIZZATA	16 x 29	18 x 29	/

Misure X, Y, Z
H	X	Y	Z
200	50	81	131
210	50	83	133
220	50	85	135
230	50	87	137
240	50	89	139
250	50	91	141
260	50	93	143
270	50	95	145

Particolari costruttivi

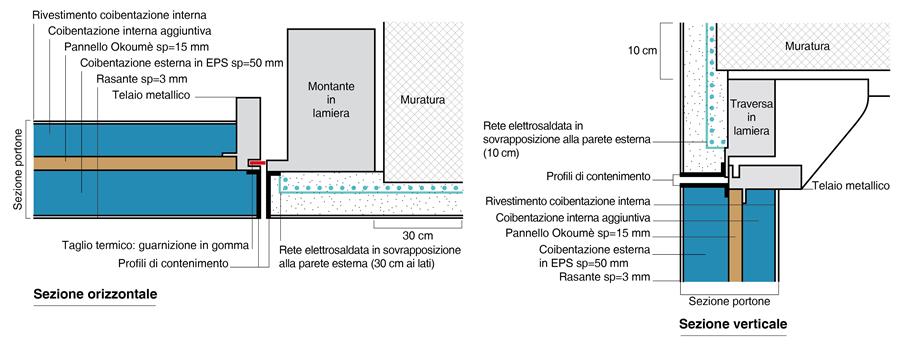

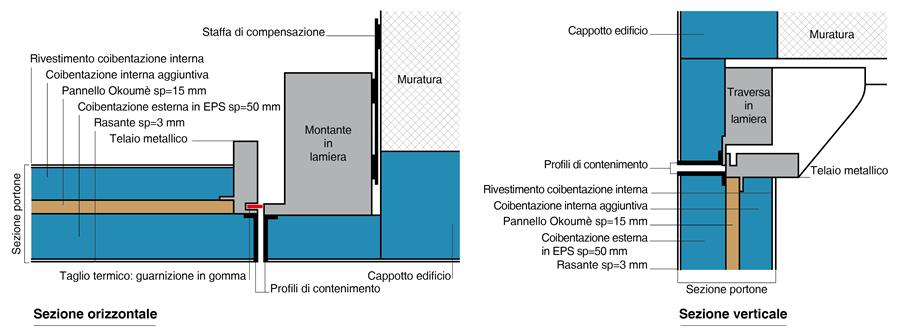

SEZIONE TIPO CON CAPPOTTO

In caso di pareti dell'edificio intonacate il portone viene fornito con rete elettrosaldata
N.B.: La finitura applicata sull’anta non deve superare 3 Kg/mq
N.B.: Nella versione con EPS da 50 mm lo spazio necessario tra la porta basculante e il soffitto deve essere pari almeno a 4 cm.

INVISIBLE CLASSIC | per pareti con cappotto

Fornito senza rete elettrosaldata

INVISIBLE BASIC | per pareti con cappotto

Fornito senza rete elettrosaldata

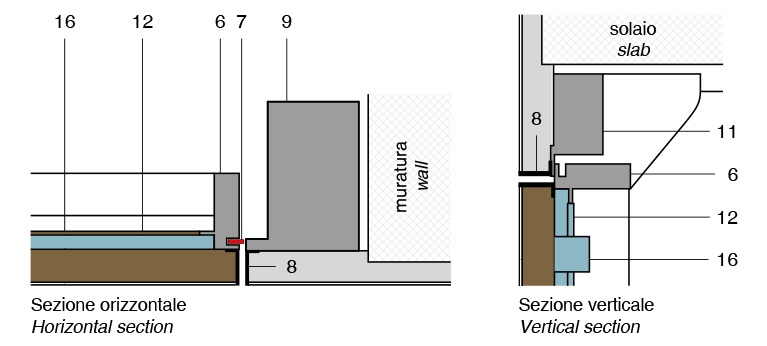

INVISIBLE LIGHT

Fornito senza rete elettrosaldata

INVISIBLE FRAME

1. Rasante esterno / 2. Coibentazione esterna in EPS / 3. Pannello okoumè / 4. Coibentazione interna (opzionale) / 5. Rivestimento coibentazione interna (opzionale) / 6. Telaio metallico / 7. Guarnizione / 8. Profili di contenimento / 9. Montante in lamiera / 10. Staffa di compensazione / 11. Traverso in lamiera / 12. Pannello in compensato di okoumè con interposto polistirolo autoestinguente ad alta densità / 13. Finitura in pasta legnosa con resine ecocompatibili pronta da tinteggiare / 14. Traversini metallici riempiti di legno / 15. Cornice perimetrale in legno / 16. Pannello esterno in okoumè spessore 15 mm trattato con aggrappante per intonaco

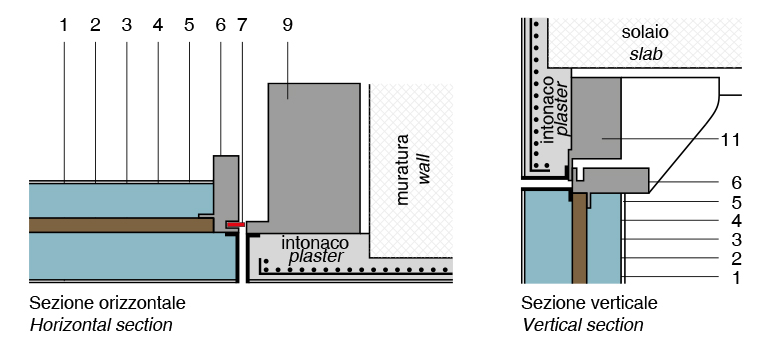

SEZIONE TIPO CON INTONACO PERIMETRALE

INVISIBLE CLASSIC | per pareti con intonico

Fornito con rete elettrosaldata

INVISIBLE BASIC | per pareti con intonaco

Fornito con rete elettrosaldata

INVISIBLE LIGHT | per pareti con intonaco
Fornito con rete elettrosaldata

N.B: in presenza di cappotto sulle murature perimetrali tutti i modelli Invisible possono essere forniti con staffe di compensazione per allineare la basculante al cappotto. La finitura applicata sull’anta non deve superare 4 kg / mq per i modelli Classic e Basic, mentre non deve superare i 2 kg / mq per i modelli Light e Frame.
